【结构和特点】

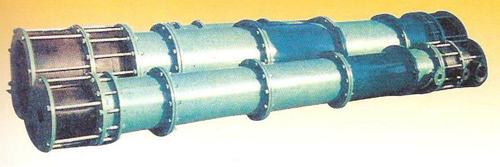

  圆块孔石墨降膜吸收器，换热块之间采用聚四氟乙烯“O”型圈或膨胀PTFE（四氟弹性绳）密封，设备整体加装压力弹簧作热胀冷缩的自动补偿机构。相对于圆块孔式换热器，本设备顶部加装吸收塔节，底部加装气液分离器。 圆块孔式石墨降膜吸收器除具有列管式降膜吸收器的特点外、还具有结构强度大、抗热冲击性好，优质传热效率高、不易损坏、检修方便的优点，是一种性能优越的气体吸设备。
【技术特性】
设计压力：管程：＜0.1MPa 壳程：0.4MPa
设计温度：管程：进气温度＜170℃ 壳程：-20℃～60℃
换热面积：1～600m2 。
执行标准：参照HG/T3188-2000《管壳式石墨降墨吸收器》
【用途】
本系列产品一般用作HCl、SO2、NH3、P2O5、H2S气体的吸收。
【设备优点】
1）采用单元石墨块设计，被损坏的块材能迅速更换
2）石墨块之间采用垫片，不用粘接剂，拆、装简单，维护方便
3）添加石墨块即可增加换热器的面积
4）耐冲击力强
5）所生产的酸温度低，一般比冷却水高3~15℃，所以不需要有后冷却，简化生产流程。

YKX型圆块孔式石墨降膜吸收器系列规格尺寸表

型号 规格 换热块 安装尺寸mm 重量 Kg
m2 横孔 纵孔  块数 D H H1 H2 H3 H4 H5 L n-φ
YKX30 5 10 18 5 330 2495 305 605 1240 310 180 603 2-φ24 450
10 3975 2732 650
YKX40 10 10 18 6 430 2875 335 635 1536 355 200 704 2-φ24 700
15 8 3460 2132 800
20 11 4356 3026 1030
YKX50 20 12 18 7 530 3620 370 700 2045 370 246 823 2-φ24 1260
25 9 4275 2705 1480
30 11 4935 3365 1700
YKX60 30 12 18 7 640 3825 390 760 2015 390 303 938 4-φ24 1550
35 8 4155 2345 1680
40 9 4485 2675 1810
45 10 4810 3005 1940
YKX70 45 12 18 7 740 3962 410 905 1930 410 400 1070 4-φ30 1850
50 8 4292 2260 2030
57 9 4622 2590 2210
63 10 4952 2920 2390
YKX80 59 12 18 7 840 4065 435 955 1930 435 425 1171 4-φ30 2800
67 8 4395 2260 3020
75 9 4725 2590 3240
83 10 5055 2920 3460
YKX90 71 12 18 7 950 4095 445 975 1930 445 430 1286 4-φ30 3200
83 8 4425 2260 3500
91 9 4755 2590 3850
101 10 5085 2920 4200
111 11 5415 3250 4550
管口表
型号 公称直径mm
a b c d e f h k
YKX30 50 20 20 100 50 50 50 100
YKX40 65 20 20 150 65 50 50 125
YKX50 80 20 20 200 80 80 80 150
YKX60 100 20 20 250 100 100 100 200
YKX70 100 20 20 250 100 100 100 200
YKX80 150 25 25 300 150 150 150 250
YKX90 150 25 25 300 150 150 150 250
连接面标准 非标 HG/T20592-2009 PN10
用途 浓酸出口 排净口 排空口 气体进口 稀酸进口 冷却水出口 冷却水进口 尾气出口
